HIGHSIDER LED Scheinwerfer RENO TYP 4 mit TFL

Description

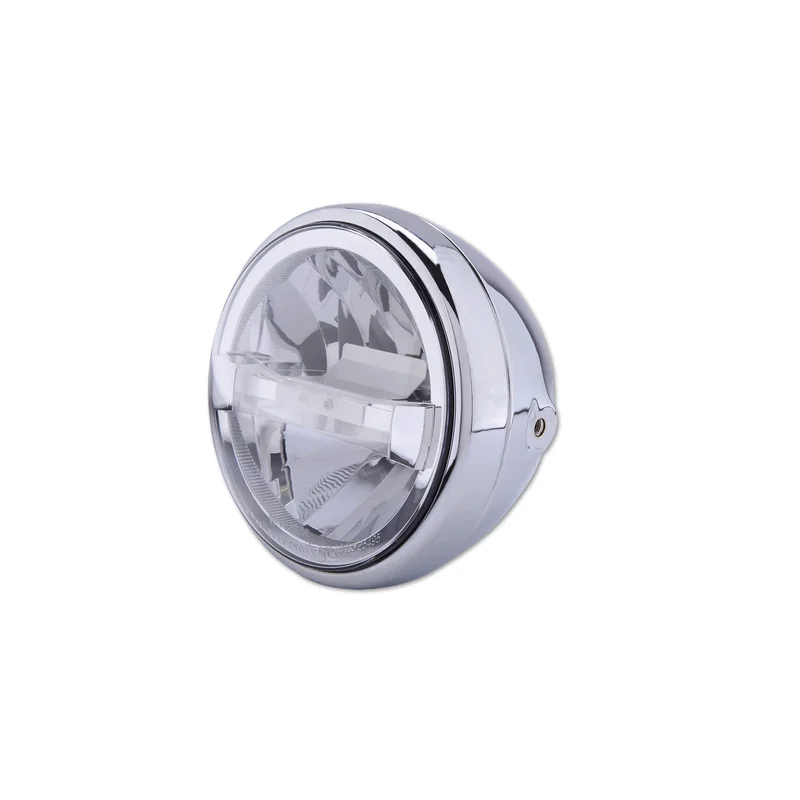

Oválný světlomet pro boční montáž. Díky puristickému, předčasovém designu a inovativní technologii je vrcholem mnoha motocyklů.
Chromovaná reflektor s čirým sklem má také funkci dálkového světla, potkávacího světla, parkování a denního svícení. Denní svícení a polohové světlo jsou namontovány v centrálním pásu, takže je vytvořen velmi krásný optický obraz – potkávací světlo se rozsvítí nad pásem, dálkové světlo odpovídajícím způsobem níže. Reflektor emituje asymetrický světelný tok – schválen pouze pro pravostranný provoz – E-zkoumaný.
Naše přednosti dodávají vašemu kolu nezaměnitelný styl! Neobvyklý design a dokonalá technologie řady světlometů HIGHSIDER z něj v každém případě činí vrchol!
Dimenze:
Průměr tělesa: 200 mm
Výška břitové destičky průměr: 178 mm
Hloubka tělesa: 160 mm
Vzdálenost mezi montážními otvory (střední – střední): 170 mm
Vzdálenost mezi montážním otvorem (uprostřed) a koncem tělesa: cca 90 mm
Upevnění: boční se závitovými šrouby M8
Připojení:
Černý kabel = zem (-)
Modrý kabel = potkávací světlo (+), spotřeba energie při 12V: 1,8A, 22W
Žlutý kabel = dálkový světlo (+), spotřeba energie při 12V: 1,3A, 13W
Černý kabel = zem (-)
Tfl:
Černý kabel = zem (-)
Červený kabel = denní svícení (+), spotřeba energie při 12V: 1,2A, 14W
Bílý kabel = obrysové světlo (+), spotřeba energie při 12V: 0,2A, 2,4 W
rozsah dodávky: 1 kus včetně 3pinového konektoru
volitelně k dispozici:
náhradní reflektor: LED hlavní světlomet vložka TYP 4, chrom, Art.-ItemNo.: 226-018
Poznámky:
Používejte asymetrické, schválené pouze pro pravostranný provoz.
Přiloženou 3pólovou standardní zástrčku musí zákazník nainstalovat po instalaci reflektoru.
Pohled na kontakty zástrčky:
Hnací světlo (žlutá) = pravá ruka
Potkávací paprsek (modrý) = horní
zem (černá) = levá ruka
